铸造中频熔炼添加增碳剂比例越来越高， 熔炼中的4大技术要素要谨记!

1增碳剂中未熔解微粒的石墨化作用

  在熔化的铁液中，增碳剂除了有已溶入铁液的碳以外，还有残留的、未溶入的石墨形式的碳，并以粒状被卷入搅拌的液流之中。未熔解、粗大的石墨粒子，在通电时大部分悬浮在炉壁附近的铁液液面，一部分则附着在相当于搅拌死角的炉壁中部。此时，一旦通电停止，这些粗大的石墨粒子由于浮力，会被缓缓地悬浮出来。超出光学显微镜所能观察范围的极微小的粒子在石墨熔解的过程中，不但在通电时，即使在通电停止时都能悬浮在铁液之中。

   据介绍，越是接近于构成共晶晶核的物质，即使所添加的石墨与共晶石墨的结晶度有些不同，与其他能够推断为形成石墨核心的物质相比较，势必祸合度要大些。从此观点出发，可以认为：悬浮的微细石墨粒子有利于生成石墨核心，可起到防止铸铁过冷和白口化的作用。

2增碳剂粒度对增碳效果的影响

2.1增碳剂粒度对增碳时间的影响

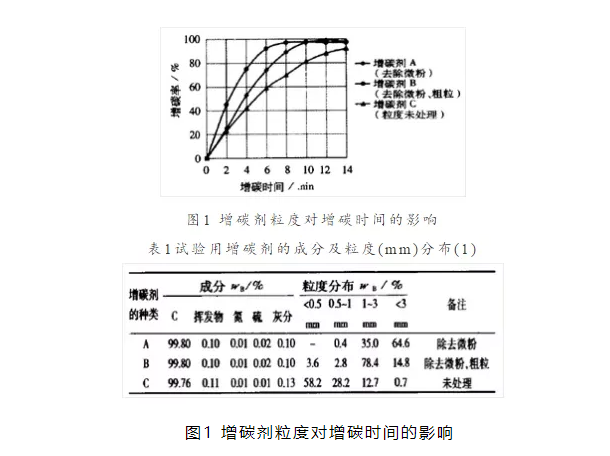

  增碳剂粒度是影响增碳剂熔入铁液的主要因素。用表1中成分大致相同而粒度有所不同的A，B，C增碳剂作增碳效果试验，其结果如图1所示。尽管经过15min后的增碳率是相同的，但达到90%增碳率的增碳时间则大有区别。使用未经粒度处理的C增碳剂要13min，除去微粉的A增碳剂要8 min，而除去微粉和粗粒的B增碳剂仅需6min。这说明增碳剂的粒度对增碳时间有较大的影响，混入微粉和粗粒都不好，尤其在微粉含量高时。

表1试验用增碳剂的成分及粒度(mm)分布

  铁液中的硅对增碳效果有较大的影响。硅含量高的铁液增碳性不好。有人让铁液中Si的质量分数在0.6%~2.1%的范围内变化，并添加如表1所示的A，B两种增碳剂，观察加入增碳剂后增碳时间的区别，其结果如图3所示，铁液中Si的质量分数高时，增碳速度慢。
